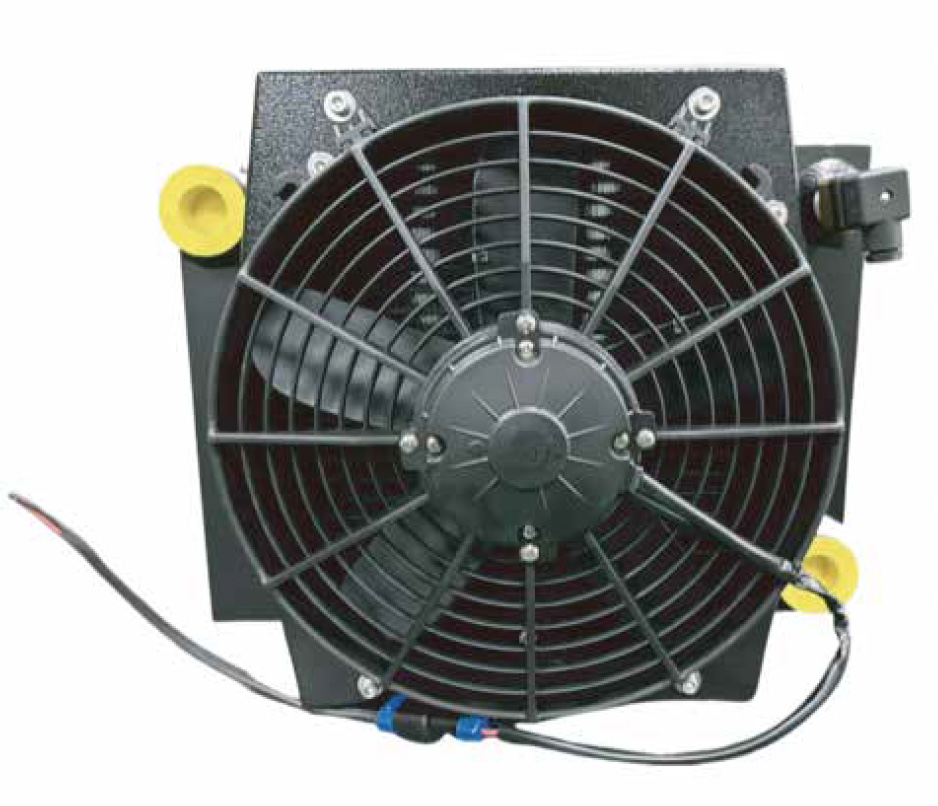

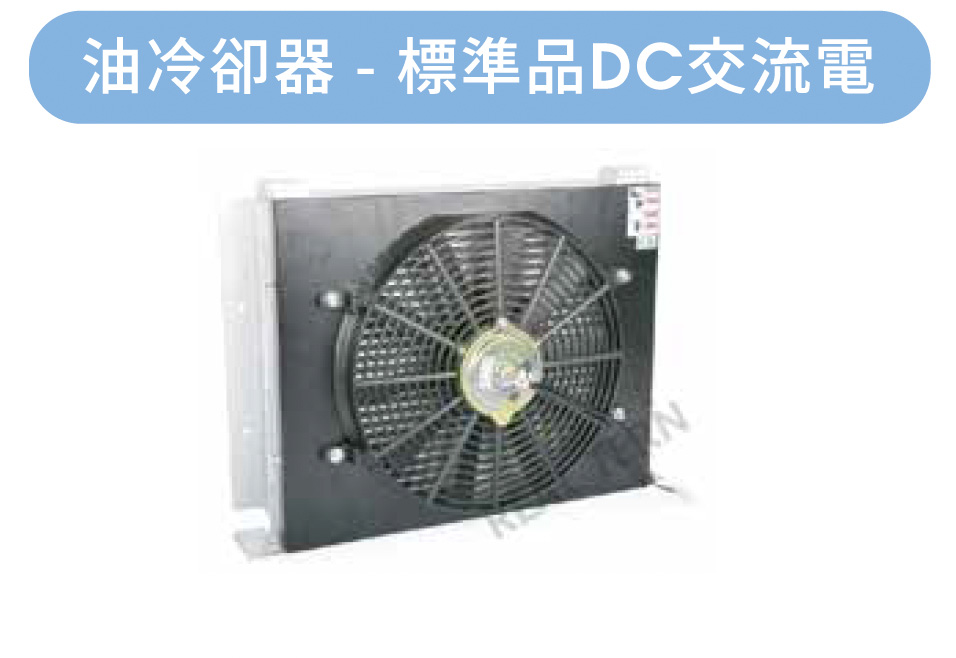

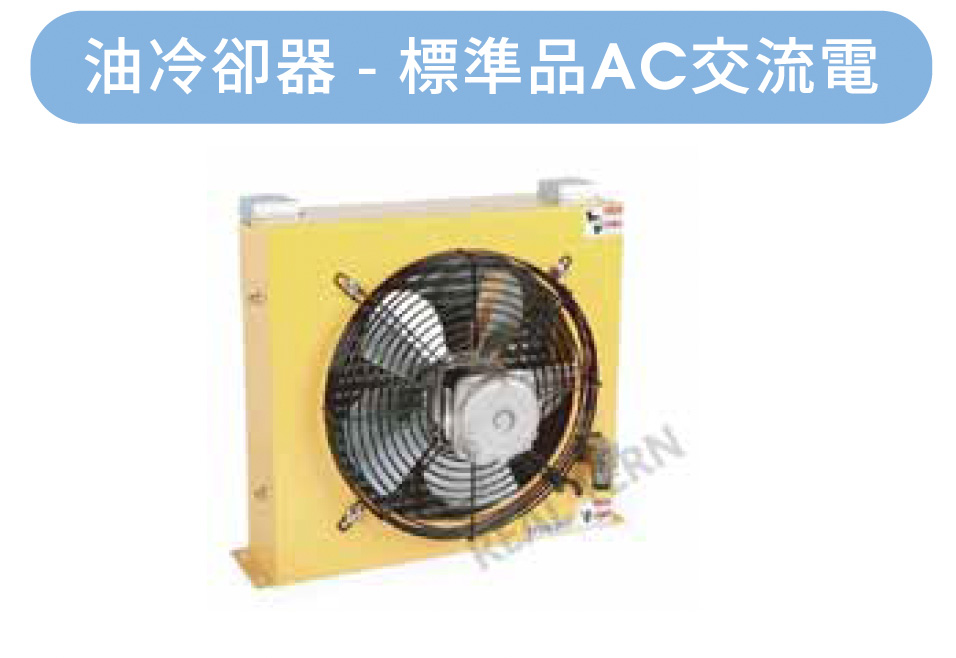

鰭片式油冷卻器 FINNED TUBE HEAT EXCHANGER

管束:由多根平行排列的金屬管組成,通常采用銅管或鋁管,具有良好的導熱性。

鰭片:附著在管束外表面的金屬片,通常采用鋁片,目的是增大與空氣接觸的表面積。

風扇:強制空氣流過鰭片和管束,帶走熱量。

管箱:連接管束的進出口,保證流體在管內的流動。

流體進入管內:待冷卻的流體(如制冷劑、水或油)從管箱進入熱交換器內的管束。

管內熱傳導:流體在管內流動,將熱量傳遞給管壁。由於金屬管的高導熱性,熱量迅速傳遞到管壁外表面。

鰭片散熱:熱量從管壁外表面傳遞給鰭片。鰭片的設計使其表面積大大增加,從而增強了散熱效果。

空氣對流帶走熱量:風扇強制空氣流過鰭片和管束,空氣與鰭片接觸,通過對流熱量帶走。

流體冷却:流體因熱量被帶走而溫度降低,從而達到冷卻效果。

材質:鰭片通常使用導熱性良好的金屬,如鋁。

形狀和間距:鰭片的形狀(如平鰭片、波浪形鰭片)和間距設計對熱交換效率有很大影響間距過大會降低表面積,間距過小會增加空氣流動阻力。

管束設計:

材質:管束通常使用銅或鋁管。

排列方式:管束的排列方式(如直排或交錯排)會影響空氣氣流動特性和熱交換效果。

風速和風量:風扇的風速和風量直接影響空氣流動速率和熱交換效率。

風扇位置:風扇的位置(如前置或後置)對熱交換器的整體性能也有影響。

流體流速:管內流體的流速越高,熱量傳遞效率越高。

空氣流速:風扇提供的空氣流速越高,帶走熱量的效率越高。

溫差:流體和空氣的溫差越大,熱交換效率越高。

材質導熱性:鰭片和管束的材質導熱性越好,熱交換效率越高。

增大鰭片面積:提高鰭片的表面積可以增加與空氣接觸的面積,從而提高熱交換效率。

優化風扇配置:選擇合適的風扇,提高空氣流速和風量。

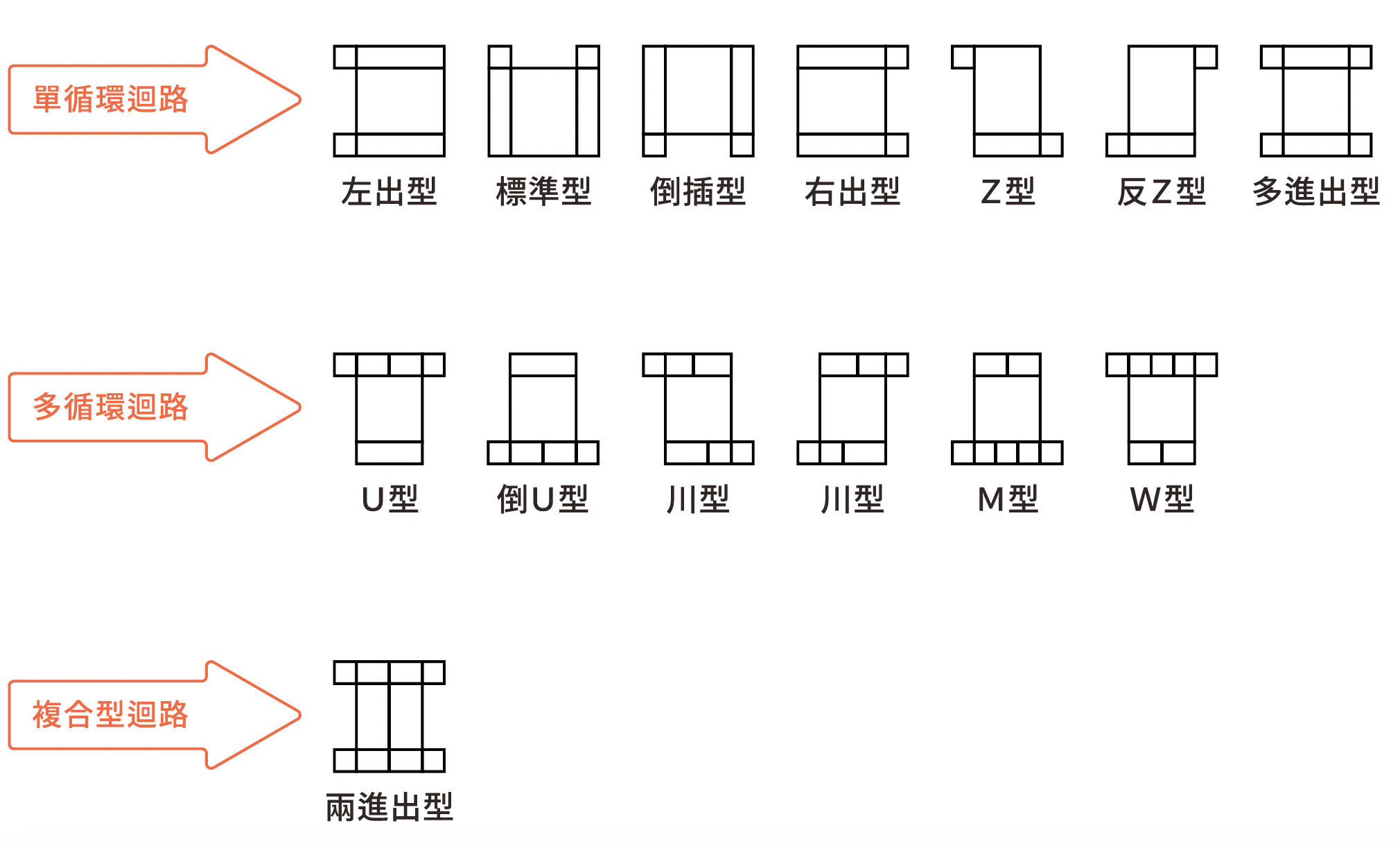

改進流體流動設計:通過優化管束排列和流體流動路徑,提高流體流動效率。

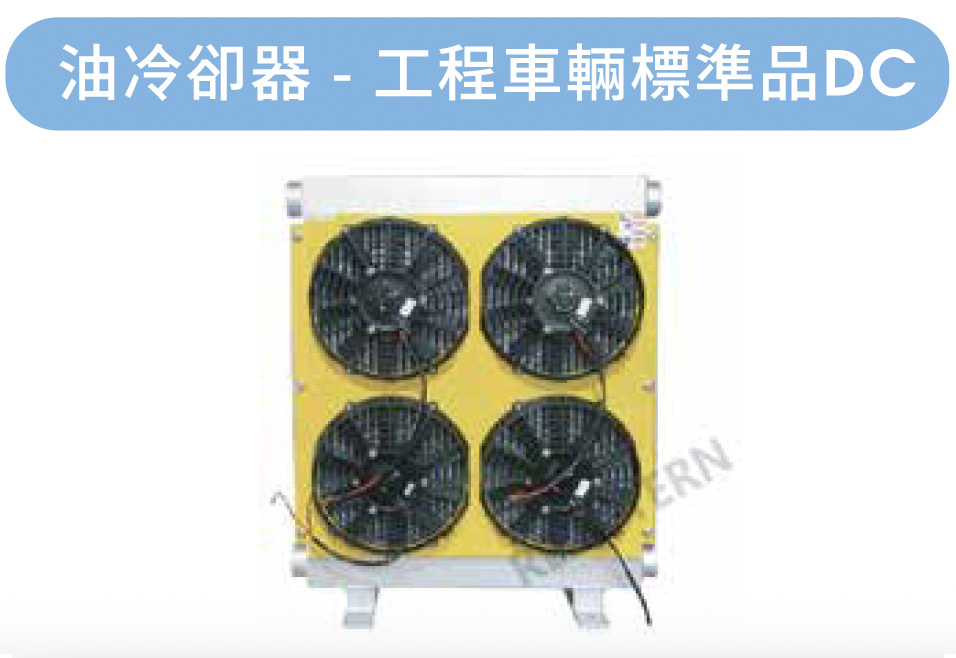

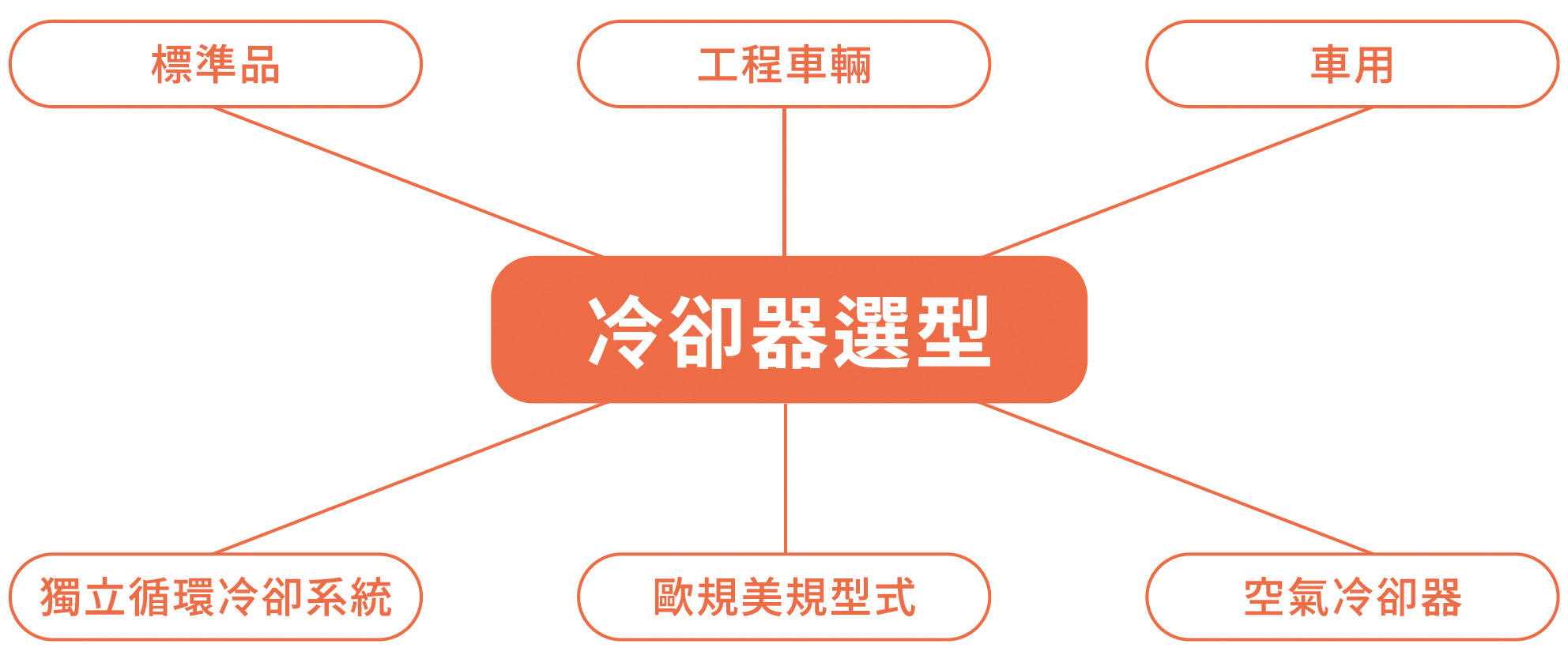

油壓系統:用於油壓中的機械流體冷卻。

空調系統:用於空調器的冷凝器和蒸發器。

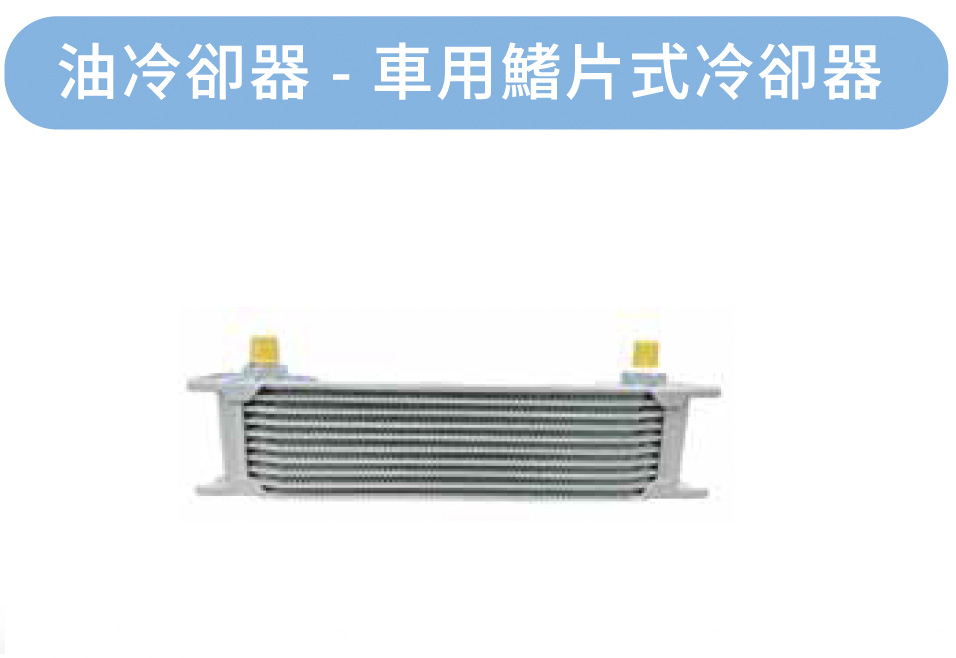

汽車散熱系統:用於汽車發動機的散熱器和冷卻系統。

製冷設備:用於各類製冷機組的冷凝器和蒸發器。

暖通空調(HVAC)系統:用於供暖和空調設備的熱交換器。

電子設備冷卻:用於各類電子設備的散熱器。

鰭片式風冷熱交換器是通過增大熱交換表面積、強制空氣流動來實現高效熱交換的設備,廣泛應用於各類需要熱管理的系統中。
